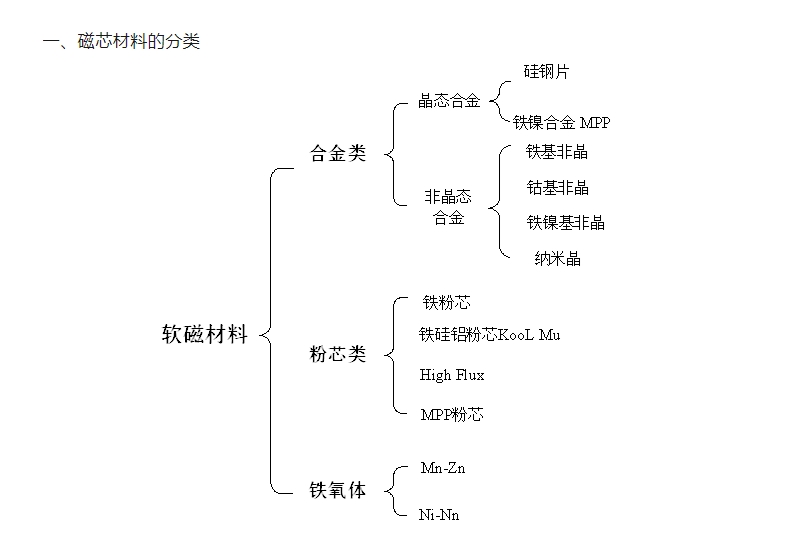

以Fe2O3為主成分的亞鐵磁性氧化物，有Mn-Zn、Cu-Zn、Ni-Zn 等幾類，其中Mn-Zn 最為常用。

　　優(yōu)點：成型容易，成本低，電阻率高，高頻損耗較小。

　　缺點：飽和磁通較低(4000~5000高斯) ，居里溫度點較低。

　　多適于10K-500KHz頻率，較低功率的應用。常用作高頻變壓器，小功率的儲能電感等。高磁導率的鐵氧體也常用作EMI共模電感。

　　2、硅鋼片(Silicon Steel)

　　在純鐵中加入少量的硅(一般在4.5%以下)形成的鐵硅系合金

　　優(yōu)點：易于生產，成本低，飽和磁通較高(約12000高斯)。

　　缺點：電阻率低，高頻渦流損耗大。

　　一般使用頻率不大于400Hz，在低頻、大功率下最為適用。常用做電力變壓器，低頻電感，CT等。常用材質有新日鐵公司的取向硅鋼Z11(35Z155)。

　　3、鐵鎳合金(又稱坡莫合金或MPP)

　　坡莫合金常指鐵鎳系合金，鎳含量在30~90%范圍內。

　　優(yōu)點：磁導率很高，損耗很低，高頻性能好

　　缺點：成本高

　　由于成本過高，目前公司內未使用。

　　4、 鐵粉芯(Iron Powder)

　　鐵粉芯是由鐵磁性粉粒與絕緣介質混合壓制而成的一種軟磁材料，存在分散氣隙(效果類似與鐵磁材料開氣隙)。常用鐵粉芯是由碳基鐵磁粉及樹脂碳基鐵磁粉構成。

　　優(yōu)點：磁導率隨頻率的變化較為穩(wěn)定，隨直流電流的變化也相對穩(wěn)定，成本較低。

　　缺點：磁導率低，高頻下?lián)p耗高，有高溫老化問題。

　　因其直流電流疊加性能好，常用于工頻或直流中疊加高頻成份的濾波和儲能電感，如PFC電感，INV電感，BUCK電路的儲能電感。常用材質為MircoMetals公司的-8、-26、-34、-35系列。

　　5、鐵硅鋁粉芯(又稱Sendust或Kool Mu)

　　構成：由約9%Al,5%Si, 85%Fe 粉構成。

　　優(yōu)點：損耗較低，性價比較優(yōu)。

　　缺點：價格比鐵粉芯略高。

　　其直流電流疊加性能較好，損耗較鐵粉芯低，可代替鐵粉芯作為UPS中PFC的電感和逆變器的輸出濾波電感。
