電流互感器，是一種兩頭電流相互影響的儀器，那么問題來了，電流互感器的作用是什么呢?測量?保護?接下來我們就一起來看一下吧~~

一、電流互感器的作用- -簡介

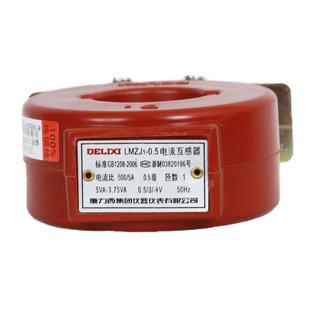

電流互感器，英文名稱為Current transformer，符號為TA，是根據電磁感應原理，由閉合的鐵心和繞組組成的一種可將一次大電流轉換為二次小電流的儀器。其結構如下圖所示，一次繞組匝數較少，串在需求測量電流的電路中，而二次繞組匝數較多，串在測量表面或保護回路中，當其處于作業狀況時，電流互感器的二次回路閉合(否則會發作安全隱患)，測量表面或保護回路串聯線圈的阻抗很小，使得其作業狀況接近短路。

二、電流互感器的作用一- -用于測量

電流互感器的作用之一就是用于測量，常常用于計費或測量運轉中設備的電流大小。在對大的交變電流進行測量時，為方便表面測量，并且下降直接測量高壓電的危險性，常常需求運用電流互感器將其轉變?yōu)檩^統一的電流，在此，電流互感器就起到變流和電氣阻隔的作用。電流互感器將高電流按要求成比例的轉換為低電流，用于測量時將電流互感器的一次側接一次系統，二次側接測量表面或繼電保護設備等。

三、電流互感器的作用二- -用于保護

電流互感器的作用之二就是用于保護，常常與繼電設備合作運用，當線路發作短路或許過載等缺點時，電流互感器就向繼電設備發送信號使其堵截缺點電路，然后達到保護供電系統安全的意圖。保護用電流互感器不同于測量用電流互感器，其只要在電流比正常電流大幾倍或幾十倍的狀況下才能夠有用的進行作業，并且其要求絕緣牢靠、具有滿意大的精確限值系數、具有滿意的熱穩定性和動穩定性。

四、電流互感器的作用- -注意事項

1、電流互感器在運轉過程中，副邊不允許開路，必須堅持閉合狀況。因?yàn)楦边呉坏╅_路，會使得磁通和副邊電壓遠遠跨過正常值(可達數千乃至上萬伏)，對操作員和設備的安全存在極大的危害。

2、電流互感器的接線方法應遵從串聯原則，即一次繞組與被測電路串聯，二次繞組與測量表面或繼電設備等串聯。
